法蘭閘閥
閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >
產品名稱：法蘭閘閥廠家Z41H-16C DN125 PN1.6Mpa報價[ 2024-09-10 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

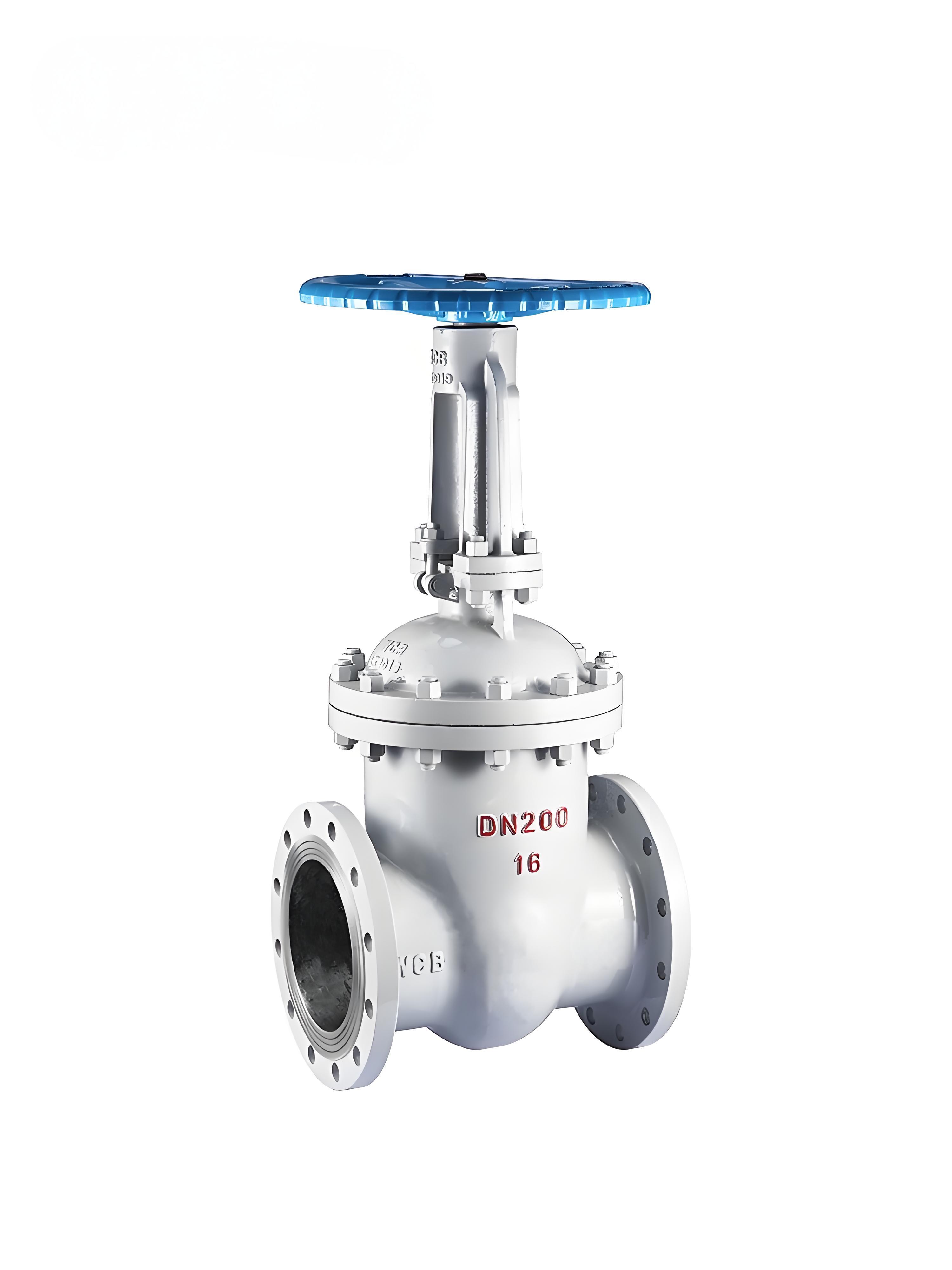

一、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa報價
法蘭閘閥是連接方式為法蘭的閘閥，這種連接方式最為常見。法蘭閘閥在管路中使用時穩定可靠，所以在高壓管路上常采用法蘭閘閥。在管路系統中，法蘭閘閥通過手輪轉動驅動閘板沿通道軸線垂直方向移動，從而切斷或接通介質流。法蘭閘閥的密封面設計有多種形式，包括楔式和平行閘板式，前者類似于“楔子”的形狀，利用嵌入物體達到密封效果；后者則是通過將物體直接蓋住閥門的橫截面以達到密封效果。這兩種截然不同的密封原理使得它們各自適用于不同的環境和工況。
二、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa報價優點
1、流體阻力小：法蘭閘閥的閥體內部介質通道是直通的，流體介質流經時不會改變其流動方向，因此流體的阻力較小。
2、啟閉力矩小：閥相比，法蘭閘閥的啟閉較省力，因?yàn)槠鋯㈤]時閘板運動方向與管內流體介質流動的方向相垂直。 介質流動方向不受限制：法蘭閘閥可以從兩側任意方向流過，適用于介質的流動方向可能改變的與截止管路中。
3、密封性好能：全開時密封面受沖蝕較小，保證了良好的密封性能，有效防止介質泄漏。
4、結構長度較短：由于法蘭閘閥的閘板是垂直置于閥體內的，其結構長度比截止閥的長度短。
5、體形簡單、鑄造工藝性好：法蘭閘閥的結構相對簡單，鑄造工藝性好，適用于多種工況和介質，具有廣泛的適用性。
6、適用范圍廣：法蘭閘閥的口徑范圍較廣，可以適用于不同口徑的管道系統，具有較好的通用性。
三、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa安裝要求
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查安裝填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、閘閥必須定期保養，不得隨意碰撞及擠壓以，免影響密封。- 不銹鋼法蘭閘閥 主要外形尺寸 Z41H、Z41Y、Z41W（PN16）
DN
L
D
D1
D2
b
f
z×ød
H
D0
重量 / kg
15
130
95
65
45
14
2
4×ø14
175
200
4
20
150
105
75
55
14
2
4×ø14
180
200
5
25
160
115
85
65
14
2
4×ø14
210
200
6
32
180
135
100
78
16
2
4×ø18
210
200
7
40
200
145
110
85
16
3
4×ø18
350
200
19
50
250
160
125
100
16
3
4×ø18
358
240
29
65
265
180
145
120
18
3
4×ø18
375
240
33
80
280
195
160
135
20
3
8×ø18
433
280
45
100
300
215
180
155
20
3
8×ø18
502
320
63
125
325
245
210
185
22
3
8×ø18
612
360
108
150
350
280
240
210
24
3
8×ø23
676
360
134
200
400
335
295
265
26
3
12×ø23
820
400
192
250
450
405
355
320
30
3
12×ø25
969
450
273
300
500
460
410
375
30
4
12×ø25
1142
560
379
350
550
520
470
435
34
4
16×ø25
1280
640
590
400
600
580
525
485
36
4
16×ø30
1452
640
850
450
650
640
585
545
40
4
20×ø30
1541
720
907
500
700
705
650
608
44
4
20×ø34
1676
720
958
600
800
840
770
718
48
5
20×ø41
1874
800
1112
